Resindrucker Elegoo Saturn 2, Saturn 3 und  Mars 3 im Test

Elegoo Mars 3 Pro Elegoo Saturn 2 8k Chitu Systems.jpg

Die Technik einiger Vorgängermodelle ist noch immer aktuell, doch der Preis dafür deutlich günstiger. Günstige Elegoo Resindrucker im Sale!

Wer noch keinen SLA-Drucker zu Hause hat, kann mit Begriffen wie 8k-Auflösung, XY-Pixelauflösung und Lichtstärke zunächst wenig anfangen. Eigentlich findet man erst nach seinem ersten Resindrucker heraus, worauf es wirklich ankommt.



Der Ratgeber gibt erst einen technischen Überblick auf Funktionsweise und Aufbau der SLA-Technik. Danach folgt ein Produktvergleich der verschiedenen Elegoo Resindrucker. Dies in Relation von Preis zu Ausstattung.

Abschließend werden verschiedene Slicer, wie Chitubox, Lychee und Tango und Chitu System Resins vorgestellt.

Vorteile gegenüber aktuellen Modellen



Günstig

Präzise Druckqualität

Ausgereiftes System

Große Community

Im Internet sind viele Informationen für etwaige Fehler oder Tuning verfügbar

4k-Auflösung (XY-Auflösung 35 µm) gedruckt mit einem Mars 4 Pro 4k

4k-Auflösung (XY-Auflösung 35 µm) gedruckt mit einem Mars 4 Pro 4k





Schaut nach großem Hexenwerk aus, ist aber simple Chemie, die präzise durch eine digitale Schablone gesteuert wird. (Video mit Mintion 3D-Druckerkamera* mit UV-Tool erstellt)





Gegenargumente

 Nicht der neueste Stand der Technik

 Keine Wi-Fi-Print-Funktion

 Geringere Druckauflösung

Arbeitsweise SLA-Drucker

UV-reaktives Harz härtet aus, indem sich Polymerketten miteinander vernetzen (Polymerisation). Diese Kettenreaktion wird durch UV-Licht im Polyurethanharz angestoßen. Damit das Harz nur dort härtet, wo es soll, benötigt ein SLA-Drucker eine steuerbare Schablone. Diese sitzt zwischen der UV-Lichtquelle und dem durchsichtigen Boden der Resinwanne. Als digitale Schablone dient ein LCD-Monoscreen. Jeder kennt Liquid Chrytal Displays von gewöhnlichen, digitalen Uhren.

Wo der LCD UV-Licht durchlässt, härtet das Harz aus. Ist die Belichtung einer hauchdünne 0,05 mm starken Schicht beendet, fährt die Druckplatte hoch und die nächste Schicht wird belichtet. So entsteht Schicht für Schicht ein 3D-Modell kopfüber in dem flüssigen Resinbad.

Für noch mehr Testberichte, Vergleiche und Praxis-Checks zu 3D-Druckern, Laser-Cuttern, 3D-Scannern und CNC-Maschinen lohnt sich ein Blick auf die Hauptseite von 3DHeaven – inklusive Bestenlisten für Resindrucker oder FDM-3D-Drucker sowie einem hilfreichen 3D-Drucker-Ratgeber!

Elegoo Mars 3 Pro-2.jpg

Resinwanne mit durchsichtigem Boden

Unterschiede in den drei wichtigsten Bauteilen



Die drei wichtigsten Baugruppen eines Harzdruckers sind eine gleichmäßige UV-Lichtquelle, hochauflösender Monoscreen und Bewegungsmechanik des Druckplattenarms.

Ausgebaute Lichtmatrix des Anycubic Photon Mono X2

Ausgebaute Lichtmatrix des Anycubic Photon Mono X2

Lichtmatrixquelle vs Integrale Lichtquelle, was ist besser?

Entweder Matrix- oder Intergrale Lichtquellen kommen bei SLA-Druckern zum Einsatz. Lichtmatrixquellen bestehen aus gewöhnlichen SMD-LEDs, die rasterförmig in einer Matrix angelegt sind. Oberhalb der LED-Matrix sitzt ein Acrylglaskörper mit konvexen Streulinsen, die das UV-Licht gleichmäßig auf dem Monoscreen ausstrahlen. Dieser Lichtauftrag erzeugt eine leicht rasterförmige Lichtfläche.

Die LEDs sitzen direkt auf einer Metallplatte, die zugleich den Boden des SLA-Druckers bildet. Die Metallplatte führt einen Großteil der Wärme nach außen ab, meistens reicht dadurch ein kleiner und vor allem leiserer Lüfter für die Kühlung aus. SLA-Drucker mit Lichtmatrix sind kostengünstiger und leiser im Betrieb als integrale Lichtquellen.

Nur noch bei den Modellen Saturn S 4k und Saturn 8k finden sich diese Technik.

In dem Video eines Anycubic Mono X2 ist das erzeugte Raster der Lichtmatrix gut zu erkennen.

Technische Daten Quelle: Elegoo



Integrale Lichtquellen arbeiten mit nur einer leistungsstarken COB-LED

COB steht für Chip-on-Board. Bei gewöhnlichen SMD-LEDs, wie man sie aus Lichtstreifen kennt, wird der Led-Chip in einer Leuchtmittelperle eingekapselt.  Bei COB-LEDs sind gleich mehrere oder größere LED-Chips direkt auf einer Trägerplatine fusioniert.

Bildschirmfoto 2023-12-21 um 08.21.29.jpg

Quelle: Elegoo COB-Chip auf dem 36 LED-Chips dicht nebeneinander liegen.



Bildschirmfoto 2023-12-20 um 10.55.34.jpg

Integrale Lichtquelle mit Fresnelplatte kurz hinter dem Monoscreen. Mars 3 4k und Mars 3 Pro 4k

Das emittierte Licht wird durch eine konvexe Streulinse auf dem LCD-Monoscreen verteilt. Die Krümmung der Linse ist so geformt, dass das Licht möglichst einheitlich (Idealfall 90° Winkel) auf dem Monoscreen auftrifft.

Die Krümmung wird über eine integrale Berechnung berechnet, woher auch der Name dafür kommt. Die Form der Linse wurde für die Mars 4 Serie nochmals angepasst und verbessert.



Die Kompaktheit integraler Lichtquellen erlaubt effiziente Kühlung, eine einheitliche Verteilung des UV-Lichts. So arbeitet die Technik durch geregelte Wärmeabfuhr gleichmäßiger und ist schonender für den LCD-Monoscreen.

Bildschirmfoto 2023-12-20 um 17.33.09.jpg

Integrale Lichtquelle mit verbesserter Streulinsenkrümmung. Mars 4 9k, Mars 4 Ultra 9k





Integrale Lichtquelle bei der die Auffächerung des Lichts ein Umlenkspiegel übernimmt. Dieser fungiert nicht nur als Spiegel sondern auch fresnelartige Oberfläche, die das Licht gleichmäßig streut.

Integrale Lichtquelle bei der die Auffächerung des Lichts ein Umlenkspiegel übernimmt, der nicht nur als Spiegel sondern auch fresnelartige Oberfläche dient.



Saturn 3 12k, Saturn 3 Ultra 12k und Mars 4 Max 6k





Produktvergleich Elegoo Resindrucker



⊳ Mars 3 4k und Mars 3 Pro 4k arbeiten beide mit einer COB-Lichtquelle. Bei der Pro-Variante ist eine zusätzliche Fresnelplatte unterhalb des Monoscreens dazwischengeschaltet. Fresnellinsen finden sich auch bei Autoscheinwerfern. Die Acrylglaskörper besitzen in ihrem Aufbau Facetten und Stufen, um das Licht zu lenken. Im Falle des Mars 4 Pro 4k sorgt die Fresnelplatte eher für einen einheitlichen und gleichmäßigen Lichtauftrag.



⊳ Mars 4 DLP verwendet eine komplett andere Technik, die ohne LCD-Screen auskommt. Die Steuerung des UV-Lichts übernehmen Tausende von Mikrospiegeln. Im Gegensatz zu SLA-Technik sind Drucker mit DLP-Technik fast lautlos, langlebiger und haben einen geringeren Stromverbrauch. Doch DLP-Technik ist im End-Consumer-Market immer noch in den Kinderschuhen, so sind die Drucker nicht nur teuer, sondern der Bauraum ist in Relation zu SLA-Technik auch kleiner.

Die DLP-Technik wird von Anycubic und Elegoo mit nicht mehr sichtbaren Drucklinien beworben, aber auch diese Technik erzeugt sichtbare Drucklinien. Die Druckauflösung kann grob zwischen 30 und 50 µm eingeschätzt werden.


⊳ Mars 4 9k und Mars 4 Ultra 9k arbeiten mit COB-Lichtquelle und besser angepassten integralen Streulinse.



⊳ Saturn S 4k und Saturn 8k arbeiten noch mit Lichtmatrixlichtquellen, deswegen ist das untere Chassis auch niedriger.



Saturn 2 8k, Saturn 3 12k, Saturn 3 Ultra 12k, Mars 4 6k Max, Jupiter und Jupiter SE arbeiten mit einer COB-Lichtquelle und Umlenkspiegel (Refractured light). Dieser Umlenkspiegel hat als Oberfläche eine fresnelartige Oberfläche, die das Licht vereinheitlicht.

Elegoo Mars 3 Pro Elegoo Saturn 2 8k Chitu Systems-11.jpg

Alle drei Modelle wurden mit einem Elegoo Saturn 2 8k umgesetzt




Monoscreen Druckauflösung 4k-, 8k-, 12k-Auflösung, was braucht man?

LCD-Monoscreens finden sich auch in einfachen, digitalen Uhren. LCD, steht für Liquid Crystal Screen und besteht aus zwei, dünnen Glasscheiben. Zwischen diesen ist eine Schicht aus flüssigen Kristallen eingeschlossen ist. Durch elektrische Impulse verändern die Kristalle ihre Ausrichtung und verdunkeln so Bereiche des Bildschirmes.

Im Falle von digitalen Uhren sind die verdunkelten Bereiche die Ziffern. Im Falle der Resindrucker ist beim Ausgangszustand der komplette Arbeitsbereich verdunkelt. Nur dort, wo das UV-Licht das Harz belichten soll, wird der Bereich transparent geschaltet.



Hersteller werben gerne Bezeichnungen wie 4k, 6k, 8k und 12k-Auflösung, da jeder dies aus Fernsehwerbungen kennt. Doch sagt 4k-Auflösung nur aus, dass der Bildschirm auf der längsten Seite mindestens 4000 Pixel hat.

Jetzt kommt die Krux, Pixel können unterschiedlich groß sein!

Der große Elegoo Jupiter und kleinere Elegoo Mars 4 Max werden beide mit 6k-Auflösung beworben. Es aber deutliche Unterschiede in der Druckauflösung.

Der Bauraum des Jupiter ist mit 280 x 160 x 300 mm fast doppelt so groß wie der des Mars 4 Max mit 200 x 122 x 150 mm. Beide haben einen Monoscreen mit 6000 Pixeln auf der langen Seite, doch die XY-Pixelauflösung ist mit 51 µm beim Jupiter deutlich gröber als beim Mars 4 6k mit 34 µm. Wen es also um eine hohe Druckauflösung geht, der sollte sich ausschließlich an der XY-Pixelauflösung orientieren.

Elegoo Mars 3 Pro Elegoo Saturn 2 8k Chitu Systems-13.jpg

Erstellt mit dem Saturn 2 8k





48 - 51 µm (entspricht 4k-Auflösung mittelgroßer SLA-Drucker; Saturn-Reihe) und ist vollkommen ausreichend für Prototypen, Funktionsteile, Spielfiguren und Modelle. Diese Auflösung findet sich mittlerweile nur noch bei Max-Modellen, wie Anycubic Photon M3 Max 🛒, Elegoo Jupiter 🛒.

32 - 35 µm (entspricht 8k-Auflösung mittelgroßer SLA-Drucker; Saturn-Reihe) Im Vergleich zu 51 µm gibt es einen deutlichen Sprung im Detailreichtum bei Reliefs, Oberflächen und filigranen Details. Hinzukommt, durch die schärferen bzw. genauer definierten Kanten bei feinsten Details entstehen weniger Druckfehler. Diese Auflösung ist der momentane, hohe Standard bei kleinen und mittelgroßen SLA-Druckern. Mars 3 4k, Mars 3 Pro 4k, Mars 4 Max 6k, Elegoo Saturn 8k und Elegoo Saturn 2 8k 🛒



19 - 21 µm (entspricht 12k-Auflösung mittelgroßer SLA-Drucker; Saturn-Reihe) Im Vergleich zum Sprung von 50 auf 30 µm ist der Detailreichtum deutlich geringer. Doch zeigen amorphe Oberflächen mit schwachem Neigungswinkel weniger Stufen Druckbild und filigrane Details können noch schärfer umgesetzt werden. Elegoo Mars 4 9k, Elegoo Mars 4 Ultra 9k, Elegoo Saturn 3 12k und Elegoo Saturn 3 Ultra 12k 🛒



Die Druckauflösung wird maßgeblich durch die horizontale XY-Pixelauflösung des Monoscreens bestimmt. Im Falle dieser vier Modelle liegt die XY-Pixelauflösung zwischen 19 und 35 µm.

Elegoo Mars 3 Pro Elegoo Saturn 2 8k Chitu Systems-7.jpg

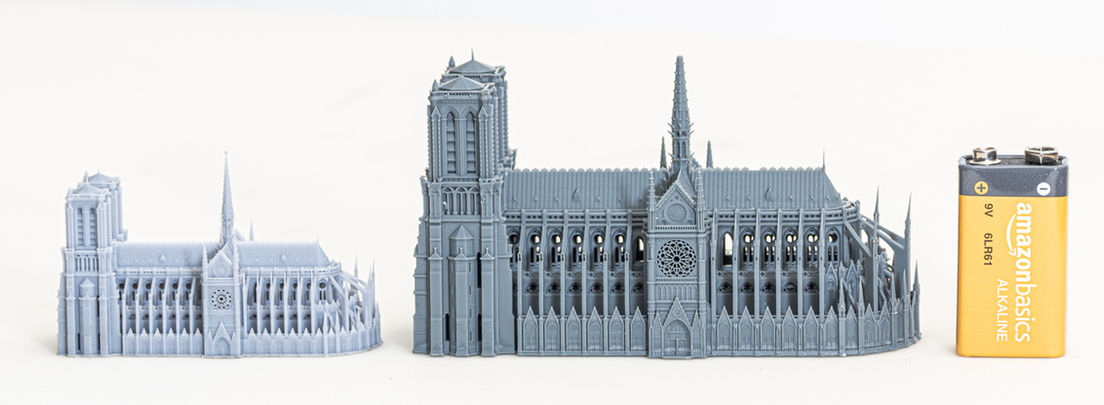

10 cm langes 3D-Modell der Kathedrale von Notre Dame. (Erstellt mit dem Saturn 2 8k; 35 µm Druckauflösung)





⊳ Saturn S 4k und Jupiter hat die gröbste Auflösung mit 49 µm und vollkommen ausreichend für Funktionsteile.



⊳ Mars 3 Pro 4k, Mars 3 4k, Mars 4 Max 6k und Saturn 2 8k liegen zwischen  29 - 35 µm und sind ideal für filigrane Spielfiguren mit vielen Details.



⊳ Mars 4 9k, Mars 4 Ultra 9k, Saturn 3 12 k und Saturn 3 Ultra 12k mit 18 - 21 µm sind die Spezialisten für hauchdünne, filigrane Details. Hinzukommt, dass die Treppenbildung bei schwachem Neigungswinkel geringer ausfällt.

SLA 3D Drucker Top 5-2.jpg

Doppelte Linearschienenführung, die bei mittelgroßen bis großen SLA-Druckern verwendet wird. Bild Elegoo Saturn 2 8k





Bewegungsmechanik



Die kleinen Harzdrucker Mars 3, Mars 3 Pro, Mars 4 9k und Mars 4 Ultra 9k müssen bei der Bewegungsmechanik mit nur einer Linearschiene auskommen. Die Big Boys, Saturn S 4k, Saturn 8k, Saturn 2 8k, Saturn 3 12k und Saturn 3 Ultra 12k sind mit doppelter Linearschienenführung ausgestattet.

Im Gegensatz zu den Großen haben die kleinen Harzdrucker in puncto Druckqualität hier ein Nachteil. Beim Druck von Modellen mit großer Auflagefläche entstehen größere Spannungen beim Lösen der frisch gedruckten Schicht vom FEP-Film. Dadurch kann es zu Z-Versatz kommen, sodass das Modell nicht perfekt synchron zur vorherigen Schicht wieder aufgesetzt wird. Dadurch entstehen horizontale Rillen im Druckbild. Dies geschieht öfter und intensiver bei SLA-Druckern mit nur einer Linearschiene.

Elegoo Mars 3 Pro-4.jpg

Elegoo Mars 3 Pro 4k mit nur einer Linearschiene





Luftfilteranlage, Wi-Fi und Druckplattenoberfläche



Luftfilteranlage

Die Luftfilteranlage ist eine gute Investition für die angenehme Raumluft. Ein Luftfilter kann circa 60 % der entstehenden Harzgerüche herausfiltern, zwei Luftfilter schaffen circa 80 - 90 %.



Druckplattenbeschichtung

Die Druckplattenbeschichtung ist eher ein Marketing-Gag. Da Druckplattenhaftung der 3D-Modelle teils sehr stark ist, muss meistens mit einem Metallspatel das Modell von der Druckplatte gelöst werden. Dadurch verkratzen mit der Zeit alle die Plattformoberflächen, egal ob lasergraviert oder sandgestrahlt.



Tipp der Redaktion: Entweder kann die Oberfläche mit einem Exzenter (80er-Körnung) abgeschliffen werden oder man besorgt sich eine magnetische Druckplatte (Federstahlblech 🛒) ähnlich dem FDM 3D-Drucker. In hartnäckigen Fällen klappt das Ablösen am besten, wenn ein Metallspatel direkt an der ersten Schicht angesetzt und mit einem gezielten Hammerschlag abgeschlagen wird.

Elegoo Saturn 3 Ultra 12 k-12.jpg

Lackierte und lasergravierte Bauplatte des Saturn 3 Ultra 12k





Ultra-Modelle, Wi-Fi und schickes User-Interface



Im Test zum Saturn 3 Ultra 12 k überraschte Elegoo mit neuem User-Interface und die Wi-Fi-Anbindung. Das lästige Übertragen der Daten via USB-Stick gehört so der Vergangenheit an. Momentan funktioniert die Übertragung via Wi-Fi jedoch nur mit Tango- und Chitubox-Slicer. Wer Lychee nutzt, muss einen Workaround über Chitubox in Kauf nehmen.

Elegoo Mars 3 Pro Elegoo Saturn 2 8k Chitu Systems-6.jpg

Von links nach rechts:

Chitu Systems      Conjure Standard 8k🛒    Conjure Rigid 🛒     Conjure Sculpt 🛒     Conjure Tough 🛒





Background-Wissen Chitubox, Tango Slicer und Lychee Slicer



⊳ Tango-Slicer ist der hauseigene Slicer von Elegoo und bei Weitem nicht so ausgearbeitet, wie Chitubox und Lychee Slicer.



⊳ Lychee Slicer ist noch immer der am besten entwickelte Slicer für Resindrucker. Dies vor allem wegen der gut ausgearbeiteten Algorithmen für Support-Strukturen und der Online-Resin-Datenbank.



⊳ Slicer Chitubox

Chitubox und ChiTu Systems* treten im Internet als zwei unabhängige Plattformen auf, gehören aber beide zum selben Mutterkonzern CBD-Tech. Während Chitubox und ChiTu Systems für den Endkonsumenten ausgelegt sind, versorgt

CBD-Tech zahlreiche 3D-Hersteller-Firmen mit Komponenten, wie Mainboards und Monoscreens. Einige bekannte Namen, wie Anycubic, Creality Elegoo, Flashforge, Phrozen und Voxelab finden sich darunter.

Bildschirmfoto 2023-12-26 um 09.00.58.jpg

Quelle: CBD-Tech

So ist es naheliegend, dass sich CBD-Tech auch in Slicer-Software gut auskennt. Doch in den letzten Jahren war Chitubox-Slicer nicht annähernd so gut ausgearbeitet wie Lychee-Slicer.

Im letzten Jahr hat Chitubox Basic, wie auch die kostenpflichtige Version Chitubox Pro 🛒 gewaltige Entwicklungssprünge hingelegt.



Chitu Systems hat vier verschiedene Resins im Angebot. Alle sind auf Amazon gut bewertet. Hier gibt es das Conjure Standard-Resin 8k, Conjure Sculpt, Conjure Rigid und Conjure Tough.

⊳ Im Test zeigte das Standardresin 🛒 die beste Umsetzung bei feinen Details.

 Conjure Tough 🛒 ist besonders schlagfest und zäh.

Conjure Rigid  🛒 ist härter im Vergleich zum Standard 8k.

⊳ Conjure Sculpt 🛒 soll für Miniaturen besonders geeignet sein, was leider im Test nicht so funktionierte.

Auf der Herstellerseite Chitu Systems* finden sich Resin, UV-Tools und unzählige Ersatzteile für SLA-Drucker von Elegoo, Creality, Voxelab und Anycubic. Wem mal was beim geliebten SLA 3D Drucker kaputtgeht, sollten auf jeden Fall die Preise auf der Chitu Systems seite gecheckt werden.

Vergleich Chitu Systems Resins





Fazit kurz & knapp

⊳ Der Saturn 3 Ultra 12k für 369,00 EUR 🛒 ist das Modell für dauerhaften Einsatz in der Arbeit. Bequemer Datentransfer via Wi-Fi erleichtert die Arbeit und die Druckqualität setzt nur wenig Grenzen.



Gutes Drucken, 3DHeaven

Elegoo Mars 4 Ultra 9k

                                                                                                                 für 229,00 €*

Elegoo Saturn 3 Ultra 12k

                                                  für 369,99 € *

Preisvergleich



Da immer wieder Fragen über Bedingungen beim Kauf, Rückgaberecht und Garantiezeit der verschiedener Wiederverkäufer auftreten, hier ein kleiner Überblick.



Generell laufen alle Reklamationen direkt oder indirekt über den Hersteller ab. Wer Serialnummer und einen Kaufbeleg hat, ist bei allen Anbietern auf der sicheren Seite.

⊳ 3DJake bietet ein 30-tägiges Rückgaberecht und beruft sich auf die Garantiepflichten des Herstellers. Dennoch bieten sie einen eigenen Kundensupport, der Hilfestellung und Ersatzteile zur Verfügung stellt. In harten Fällen können Geräte zugeschickt oder über die Garantiezeit rückabgewickelt werden.



⊳ Amazon bietet ein 30-tägiges Rückgaberecht und beruft sich auf die Garantiezeit des Herstellers. In fast allen Fällen betreiben die Hersteller auch einen eigenen Amazon-Shop.



⊳ Elegoo bietet ein 14-tägiges Rückgaberecht und gibt eine Garantie von 12 Monaten. Ausgenommen Monoscreens hier gilt die Garantiezeit von nur 3 Monaten. Dies findet sich bei fast allen SLA-Drucker-Herstellern.
